Trao Đổi Nhiệt Ống Chùm | Phân Loại Và Ứng Dụng

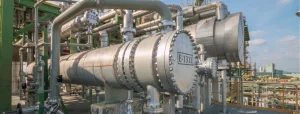

Trao Đổi Nhiệt Ống Chùm Là Gì?

Thiết bị trao đổi nhiệt ống chùm (Shell and Tube Heat Exchanger) là thiết bị được thiết kế để thực hiện việc trao đổi nhiệt giữa hai môi trường chất lỏng hoặc khí. Đây là một trong những thiết bị quan trọng trong các ngành công nghiệp nặng như hóa dầu, năng lượng, chế biến thực phẩm và sản xuất dược phẩm. Loại thiết bị này có thiết kế linh hoạt, độ bền cao và khả năng làm việc hiệu quả trong các điều kiện khắc nghiệt, từ nhiệt độ cao đến áp suất lớn.

Cấu Tạo Của Trao Đổi Nhiệt Ống Chùm

Cấu trúc của thiết bị trao đổi nhiệt ống chùm gồm hai phần chính: vỏ và bộ ống. Chất lỏng hoặc khí sẽ chảy qua các ống (phần ống) trong khi dòng chất lỏng thứ hai di chuyển bên ngoài ống (vỏ), nhờ vậy nhiệt độ sẽ được truyền từ môi trường nóng sang lạnh qua thành ống. Thiết kế của các ống thường là ống trơn hoặc có cánh, tùy thuộc vào yêu cầu của ứng dụng.

1. Phần Vỏ (Shell)

Phần vỏ của thiết bị trao đổi nhiệt ống chùm có thể được làm từ các vật liệu như thép carbon, thép không gỉ, hoặc các hợp kim khác để chịu được môi trường ăn mòn và áp lực. Phần vỏ này đóng vai trò chứa và kiểm soát dòng chảy bên ngoài các ống, đồng thời bảo vệ các ống khỏi các tác động bên ngoài.

2. Bộ Ống (Tube Bundle)

Bộ ống là thành phần chính, nơi diễn ra quá trình truyền nhiệt. Bộ ống thường được làm từ các vật liệu có khả năng chống ăn mòn và chịu nhiệt tốt như đồng, thép không gỉ, hợp kim niken, hoặc titanium. Thiết kế của bộ ống có thể thay đổi tùy theo yêu cầu về giãn nở nhiệt, vệ sinh, và các đặc điểm của lưu chất.

• Ống trơn: Sử dụng khi dòng chảy của chất lỏng bên trong và bên ngoài có độ chênh lệch hệ số truyền nhiệt thấp.
• Ống có cánh: Được sử dụng khi cần tăng diện tích bề mặt truyền nhiệt, đặc biệt là trong các ứng dụng có hệ số truyền nhiệt thấp.

Nguyên Lý Hoạt Động

Thiết bị trao đổi nhiệt ống chùm hoạt động dựa trên nguyên lý truyền nhiệt từ chất lỏng nóng sang chất lỏng lạnh qua thành ống. Chất lỏng nóng đi qua các ống nhỏ bên trong, trong khi chất lỏng lạnh đi qua bên ngoài ống, trong vỏ bọc. Quá trình trao đổi nhiệt diễn ra thông qua thành ống và được điều khiển bởi các yếu tố như tốc độ dòng chảy, diện tích bề mặt tiếp xúc và độ chênh lệch nhiệt độ giữa hai dòng chất lỏng.

Ví dụ, trong ngành dầu khí, dầu nóng sẽ chảy qua các ống. Trong khi nước làm mát sẽ chảy xung quanh bên ngoài ống để làm giảm nhiệt độ của dầu.

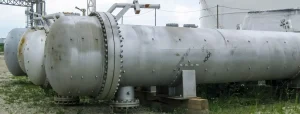

Phân Loại Thiết Bị Trao Đổi Nhiệt Ống Chùm

1. Ống Cố Định (Fixed Tube Sheet): Loại này có cấu trúc đơn giản và giá thành hợp lý. Tuy nhiên, hạn chế của thiết kế này là việc vệ sinh và bảo trì khó khăn. Đặc biệt là khi cần làm sạch mặt ngoài của các ống.
2. Ống Chữ U (U-tube): Các ống trong loại này được uốn thành hình chữ U. Cho phép sự giãn nở nhiệt tốt hơn và dễ dàng tháo lắp để vệ sinh. Đây là lựa chọn tốt cho các ứng dụng nhiệt độ cao, khi sự giãn nở nhiệt có thể gây áp lực lên hệ thống ống​
3. Đầu Ống Di Động (Floating Head): Thiết kế này cho phép các ống giãn nở và co lại khi nhiệt độ thay đổi, giảm thiểu áp lực và sự hỏng hóc. Đây là loại trao đổi nhiệt tốt nhất cho các ứng dụng có sự thay đổi nhiệt độ lớn, và cũng dễ vệ sinh hơn​

Các Loại Vật Liệu Trao Đổi Nhiệt Ống Chùm

Vật liệu chế tạo đóng vai trò quyết định trong hiệu quả và tuổi thọ của máy trao đổi nhiệt. Dưới đây là một số vật liệu phổ biến và ưu nhược điểm của chúng:

1. Thép Carbon: Đây là vật liệu phổ biến nhất và được sử dụng cho các ứng dụng không yêu cầu tính chống ăn mòn cao. Thép carbon có giá thành thấp nhưng dễ bị ăn mòn khi tiếp xúc với các chất lỏng ăn mòn.
2. Thép Không Gỉ (Inox): Được sử dụng rộng rãi trong các môi trường có tính ăn mòn cao. Như ngành chế biến thực phẩm và dượ c phẩm. Loại Inox 304 và 316 là hai lựa chọn phổ biến nhờ khả năng chịu nhiệt và chống gỉ sét tốt.
3. Titanium: Titan được biết đến với khả năng chống ăn mòn tuyệt vời. Đặc biệt là trong các môi trường khắc nghiệt như nước biển hoặc hóa chất. Tuy nhiên, titan có giá thành cao hơn nhiều so với các vật liệu khác​
4. Hợp Kim Niken (Nickel Alloys): Hợp kim niken như Inconel hoặc Monel là lựa chọn lý tưởng cho các ứng dụng chịu nhiệt độ cao và có tính ăn mòn mạnh. Những hợp kim này có giá thành cao nhưng bù lại có tuổi thọ và hiệu suất vượt trội.

Ứng Dụng Thực Tế Của Trao Đổi Nhiệt Ống Chùm

1. Ngành Hóa Chất
Thiết bị trao đổi nhiệt ống chùm thường được sử dụng trong các quy trình gia nhiệt hoặc làm mát các hợp chất hóa học. Đặc biệt là trong các nhà máy sản xuất axit sulfuric, hydro chloride, và các dung dịch muối. Khả năng chịu nhiệt và chống ăn mòn của các ống. Giúp đảm bảo an toàn và hiệu quả trong quá trình sản xuất.

2. Ngành Dầu Khí

Trong các nhà máy lọc dầu, thiết bị này được sử dụng để làm mát và ngưng tụ dầu, khí. Và các chất lỏng có nhiệt độ cao trong quá trình chưng cất và xử lý. Các hợp kim như Inconel và Hastelloy. Thường được sử dụng để đối phó với môi trường ăn mòn mạnh trong ngành dầu khí.

3. Ngành Năng Lượng

Các nhà máy điện sử dụng thiết bị trao đổi nhiệt ống chùm để làm mát hơi nước và khí thải. Giúp thu hồi nhiệt năng và cải thiện hiệu suất năng lượng của hệ thống. Đây là một thành phần quan trọng trong hệ thống làm mát của các nhà máy nhiệt điện và thủy điện.

4. Ngành Công Nghiệp Thực Phẩm

Trong quá trình sản xuất thực phẩm, thiết bị này được dùng để làm nóng hoặc làm lạnh các sản phẩm thực phẩm lỏng như sữa, nước ép và đồ uống. Các thiết bị thường được làm từ thép không gỉ để đảm bảo vệ sinh và an toàn thực phẩm.

Ưu Điểm Của Thiết Bị Trao Đổi Nhiệt Ống Chùm

1. Khả Năng Chịu Nhiệt Và Áp Suất Cao
Thiết bị này có thể hoạt động tốt trong các môi trường nhiệt độ cao và áp suất lớn. Mà không gây ảnh hưởng đến độ bền hoặc hiệu suất truyền nhiệt. Đây là một trong những ưu điểm quan trọng của thiết bị trao đổi nhiệt ống chùm. Đặc biệt trong các ngành công nghiệp nặng.

2. Dễ Bảo Trì
Cấu trúc của các bộ ống cho phép việc vệ sinh và bảo dưỡng dễ dàng. Các ống có thể được tháo rời để kiểm tra và thay thế khi cần thiết. Từ đó giúp thiết bị hoạt động ổn định và bền bỉ trong thời gian dài.

3. Hiệu Suất Cao
Nhờ diện tích bề mặt trao đổi nhiệt lớn, thiết bị này có thể truyền nhiệt một cách nhanh chóng và hiệu quả. Các bộ ống có thể được tùy chỉnh về chiều dài và đường kính để phù hợp với từng ứng dụng cụ thể. Từ đó tối ưu hóa quá trình trao đổi nhiệt.

Những Điều Cần Lưu Ý Khi Lựa Chọn Thiết Bị Trao Đổi Nhiệt Ống Chùm

1. Vật Liệu Chế Tạo
Lựa chọn vật liệu chế tạo bộ ống và vỏ là một yếu tố quan trọng. Nếu môi trường có tính ăn mòn cao, các vật liệu như titan, Inconel, hoặc Hastelloy sẽ là lựa chọn tốt nhất. Ngược lại, nếu không có yêu cầu cao về ăn mòn. Thép carbon hoặc thép không gỉ có thể được sử dụng để giảm chi phí.

2. Thiết Kế Cấu Trúc
Thiết kế cấu trúc của bộ ống cũng rất quan trọng. Các ống có thể được thiết kế theo dạng chữ U hoặc ống thẳng. Tùy thuộc vào yêu cầu giãn nở nhiệt của hệ thống. Thiết bị cần được thiết kế sao cho dễ bảo trì. Và có khả năng chịu được sự thay đổi về áp suất và nhiệt độ trong quá trình hoạt động.

3. Tối Ưu Hóa Diện Tích Trao Đổi Nhiệt
Diện tích bề mặt trao đổi nhiệt là yếu tố then chốt để đảm bảo hiệu suất của thiết bị. Các ống có thể được thiết kế với các cánh để tăng diện tích tiếp xúc. Và nâng cao khả năng truyền nhiệt giữa hai môi trường.

Cách Bảo Dưỡng Và Vệ Sinh Thiết Bị Trao Đổi Nhiệt Ống Chùm

1. Kiểm tra và làm sạch định kỳ: Thường xuyên kiểm tra và loại bỏ cặn bẩn, cặn nước hoặc hóa chất tích tụ bên trong và bên ngoài các ống. Vệ sinh ống bằng cách sử dụng bàn chải cứng hoặc phương pháp rửa bằng nước áp lực cao.
2. Kiểm tra áp suất và nhiệt độ: Đảm bảo thiết bị hoạt động trong giới hạn áp suất và nhiệt độ quy định. Kiểm tra các van và bộ phận điều khiển.
3. Thay thế các bộ phận hỏng hóc: Phát hiện sớm các dấu hiệu ăn mòn, rò rỉ, hoặc hao mòn và thay thế các ống hoặc linh kiện khi cần.
4. Vệ sinh bằng phương pháp hóa học: Sử dụng dung dịch axit nhẹ để loại bỏ cặn bẩn khó tẩy rửa bằng cơ học. Phương pháp này hiệu quả cho các hệ thống có nguy cơ bám cặn cao.

Bảo dưỡng định kỳ không chỉ giúp duy trì hiệu suất của thiết bị mà còn kéo dài tuổi thọ và giảm nguy cơ sự cố trong quá trình vận hành.

Kết Luận

Trao đổi nhiệt ống chùm là thiết bị không thể thiếu trong nhiều ngành công nghiệp. Nhờ vào khả năng truyền nhiệt hiệu quả, độ bền cao và thiết kế linh hoạt. Tùy thuộc vào yêu cầu của từng ngành công nghiệp mà thiết bị này có thể được tùy chỉnh. Để đáp ứng tốt nhất các yêu cầu về nhiệt độ, áp suất và môi trường làm việc. Đây là giải pháp hàng đầu cho các hệ thống trao đổi nhiệt trong các ngành hóa chất, dầu khí, năng lượng và thực phẩm.
