Mục tiêu phún xạ titan (Titanium targets): tiêu chí chọn đúng

Mục tiêu phún xạ titan (hay bia phún xạ titan, target titan) là vật liệu nguồn dùng trong quá trình phún xạ (sputtering) để tạo lớp phủ titan và các hợp chất của titan trên bề mặt sản phẩm. Trong sản xuất công nghiệp, Titanium targets được sử dụng rộng rãi cho mạ PVD/màng mỏng trong điện tử, quang học, trang trí, cơ khí chính xác và các ứng dụng cần lớp phủ chống mài mòn – chống ăn mòn – tăng bám dính.

Bài viết này tập trung vào: mục tiêu phún xạ titan là gì, ứng dụng thực tế, cách chọn spec, lỗi thường gặp và checklist đặt hàng để bạn dùng ngay cho dự án.

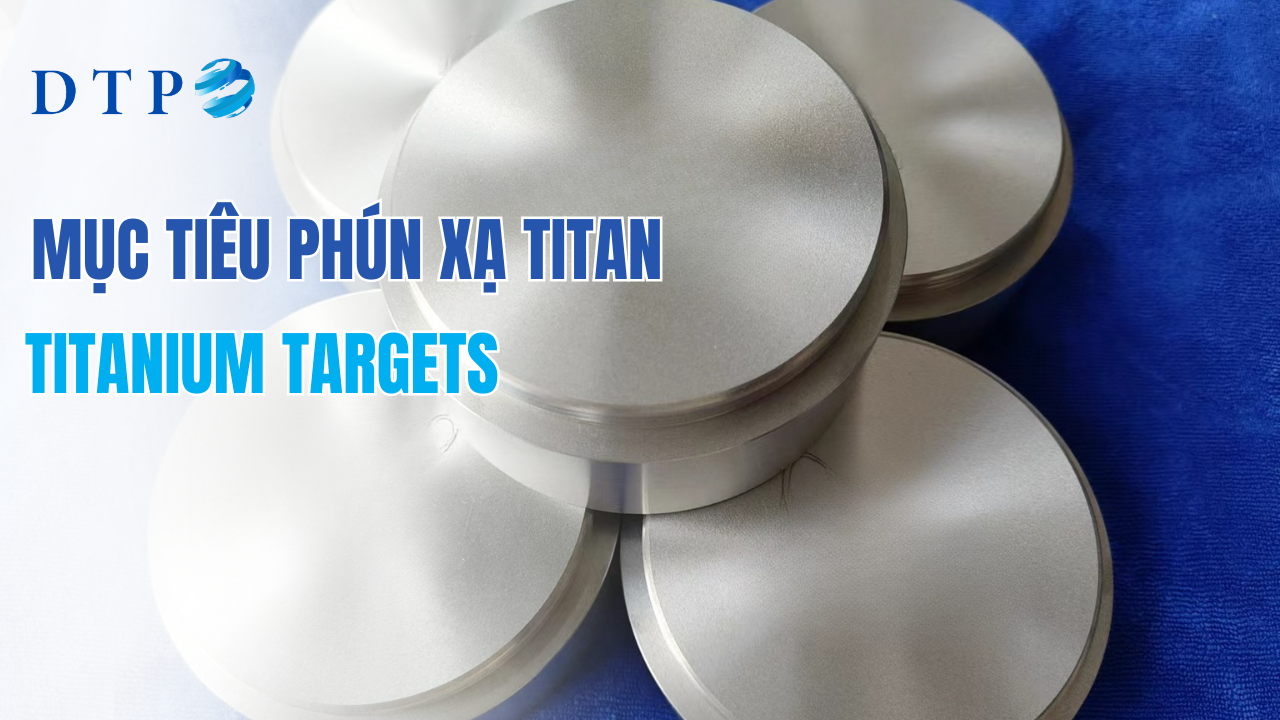

Mục tiêu phún xạ titan là gì?

Trong hệ phún xạ (thường là magnetron sputtering), plasma Ar (hoặc khí trơ khác) bắn phá bề mặt mục tiêu phún xạ titan, làm bật nguyên tử Ti ra khỏi target và lắng đọng lên nền (substrate). Tùy khí phản ứng, bạn có thể tạo:

• Màng Ti (Titanium metal film): dẫn điện, lớp trung gian, tăng bám dính.
• TiN (phún xạ phản ứng với N₂): màu vàng/bronze, cứng, chống mài mòn.
• TiO₂ (phún xạ phản ứng với O₂): quang học, chống phản xạ, lớp chức năng.
• TiC / TiCN / TiAlN (tùy hệ và target phối liệu): lớp cứng kỹ thuật.

Ứng dụng phổ biến của Titanium targets trong nhà máy

1) Điện tử – bán dẫn

• Lớp Ti làm lớp bám dính/khuyếch tán (adhesion/barrier layer) trước các lớp kim loại khác.
• Màng mỏng cho linh kiện, cảm biến.

2) Cơ khí chính xác – dụng cụ cắt

• TiN/TiCN/TiAlN giúp tăng độ cứng bề mặt, giảm ma sát, tăng tuổi thọ dao cụ/khuôn.

3) Quang học – kính – trang trí

• Màng Ti/TiO₂ cho các lớp chức năng; lớp màu PVD cho phụ kiện, chi tiết trang trí.

4) Y sinh – chống ăn mòn

• Lớp phủ titan/hợp chất titan cho chi tiết cần ổn định hóa học, tương thích bề mặt (tùy tiêu chuẩn ứng dụng).

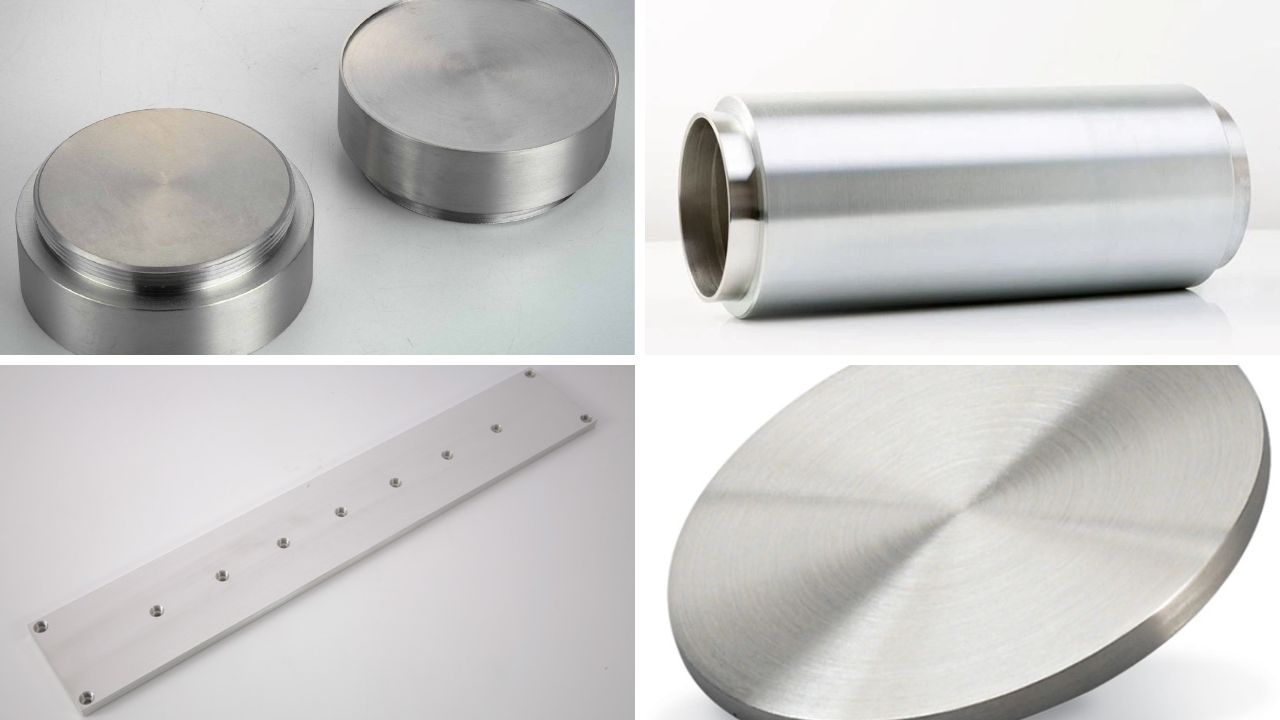

Các dạng mục tiêu phún xạ titan thường dùng

1) Planar Titanium targets (dạng tấm/đĩa phẳng)

• Phổ biến nhất, phù hợp nhiều súng phún xạ.
• Có thể là hình tròn (disc), hình chữ nhật (rectangular), hoặc theo bản vẽ.

2) Rotary Titanium targets (dạng trụ quay)

• Dùng cho hệ phủ cuộn/cuộn (roll-to-roll) hoặc dây chuyền công suất lớn.
• Lợi thế: tăng khai thác vật liệu, ổn định nhiệt, phù hợp chạy dài.

3) Bonded target vs monoblock

• Bonded: titanium targets được bond lên backing plate (thường đồng) để tản nhiệt tốt.
• Monoblock: target liền khối (ít khớp nối), tùy thiết kế hệ.

Tiêu chí chọn mục tiêu phún xạ titan

1) Độ tinh khiết (Purity) – yếu tố ảnh hưởng trực tiếp đến màng

• Thường gặp: Ti 99.5% / 99.9% / 99.95% / 99.99% (4N) tùy ngành.
• Nếu làm điện tử/quang học, hoặc màng yêu cầu ổn định điện – quang: ưu tiên purity cao, kiểm soát tạp chất chặt.
• Nếu phủ trang trí/cơ khí: vẫn cần purity đủ cao để giảm lỗi bề mặt và giảm hạt bắn (particles).

Gợi ý thực dụng: thay vì chỉ hỏi “99.99%”, hãy yêu cầu bảng tạp chất chính (O, N, C, Fe, Ni… theo nhu cầu công nghệ).

2) Mật độ & độ rỗng (Density/Porosity) – liên quan arcing và ổn định plasma

• Target mật độ cao, ít rỗng giúp giảm nguy cơ phóng điện cục bộ (micro-arcing), giảm hạt bắn ra màng.
• Nếu phún xạ phản ứng (TiN/TiO₂), target chất lượng thấp dễ gây dao động công suất và tăng lỗi.

3) Cấu trúc hạt (Grain size/Texture) – ảnh hưởng tốc độ và độ đồng đều

• Hạt quá thô hoặc cấu trúc không đồng nhất có thể làm erosion track không đều, thay đổi tốc độ lắng đọng theo thời gian.
• Với dây chuyền yêu cầu lặp lại (repeatability), nên ưu tiên target có kiểm soát vi cấu trúc ổn định.

4) Kích thước – dung sai – độ phẳng

Khi đặt Titanium targets, tối thiểu bạn cần chốt:

• Hình dạng: disc/rectangular/custom
• Kích thước L×W×T hoặc Ø×T
• Dung sai độ dày, độ phẳng (flatness), độ đảo (nếu dạng quay)
• Vát mép/chamfer để hạn chế tập trung điện trường và giảm sứt mẻ khi lắp

5) Backing plate & phương pháp bonding (nếu dùng bonded target)

Trong vận hành công suất cao, nhiệt là “kẻ thù số 1” của target. Vì vậy:

Backing plate thường là đồng để tản nhiệt.

Lớp bonding cần ổn định (đúng vật liệu/đúng quy trình) để tránh:

• Bong bond, tạo điểm nóng (hot spot)
• Nứt target do sốc nhiệt
• Tăng điện áp và giảm ổn định plasma

Checklist cần hỏi: vật liệu backing, độ dày backing, phương pháp bonding, và tiêu chuẩn kiểm tra độ bám bond.

6) Tương thích nguồn & chế độ phún xạ (DC/RF/pulsed DC)

• Titanium targets là vật liệu dẫn điện, thường chạy tốt với DC magnetron.
• Với phún xạ phản ứng (đặc biệt TiO₂), dây chuyền hay dùng pulsed DC để giảm arcing và ổn định quá trình.
• Nếu bạn đang gặp arcing/particles khi reactive sputtering, vấn đề thường nằm ở điều khiển khí phản ứng + bề mặt target + công suất, không chỉ ở “đổi target”.

Thông số vận hành ảnh hưởng trực tiếp đến tuổi thọ target và chất lượng màng

Để Titanium targets chạy “êm” và ra màng ổn định, hãy kiểm soát 6 nhóm sau:

1. Công suất & mật độ công suất (W/cm²)
   Cao quá dễ quá nhiệt, tăng nứt/chipping, tăng micro-arcing; thấp quá giảm năng suất.
2. Áp suất làm việc & lưu lượng khí
   Ảnh hưởng năng lượng hạt tới màng, độ đặc và ứng suất màng.
3. Khoảng cách target–substrate & từ trường (magnet pack)
   Quyết định hình dạng erosion track, độ đồng đều màng.
4. Nhiệt độ & làm mát
   Tản nhiệt kém là nguyên nhân thường gặp gây nứt target, bong bond, dao động công suất.
5. Phún xạ phản ứng (N₂/O₂)
   Dễ gặp “poisoning” bề mặt target, làm giảm tốc độ lắng đọng và tăng arcing nếu điều khiển chưa tối ưu.
6. Cleanliness (độ sạch buồng & thao tác)
   Bụi/ dầu/ dấu tay có thể thành “mầm” tạo hạt bắn (particles) và lỗi bề mặt.

Lỗi thường gặp với mục tiêu phún xạ titan và cách xử lý nhanh

1) Arcing/micro-arcing tăng khi chạy TiN/TiO₂

Dấu hiệu: tia lửa, hạt bắn, màng xuất hiện defect dạng điểm.
Xử lý ưu tiên:

• Kiểm tra chế độ nguồn (ưu tiên pulsed DC cho reactive nếu có).
• Tối ưu điều khiển khí phản ứng (giảm dao động, tránh chạy ở vùng không ổn định).
• Đánh giá mật độ/độ rỗng target và bề mặt target trước lắp.

2) Target nứt, sứt mép, chipping

Nguyên nhân hay gặp: sốc nhiệt, siết cơ khí lệch, làm mát không đều, vát mép không phù hợp.
Xử lý:

• Rà lại lực siết và mặt tỳ, dùng chamfer đúng.
• Kiểm tra làm mát backing/cathode, đảm bảo tiếp xúc nhiệt tốt.

3) Erosion không đều, màng không đồng đều theo thời gian

Nguyên nhân: magnet pack lệch, target không phẳng, grain/texture không đồng nhất, lắp sai vị trí.
Xử lý:

• Kiểm tra alignment, mapping độ đồng đều, tình trạng magnet pack.
• Rà lại dung sai flatness và quy trình lắp.

4) Bong bond (với bonded Titanium targets)

Dấu hiệu: điểm nóng, dao động công suất, nứt cục bộ.
Xử lý:

• Dừng sớm để tránh phá hủy cathode/backing.
• Đánh giá chất lượng bonding và điều kiện làm mát.

Cách nhận hàng & bảo quản Titanium targets để tránh lỗi “ngớ ngẩn mà tốn tiền”

• Mở hộp trong môi trường sạch, đeo găng khi thao tác.
• Tránh chạm tay trực tiếp lên bề mặt target.
• Bảo quản khô, hạn chế oxy hóa bề mặt; nếu để lâu, cần làm sạch theo quy trình nhà máy trước khi lắp.
• Kiểm tra nhanh: kích thước, vết xước, sứt mép, độ phẳng, tình trạng bond (nếu có).
• Checklist yêu cầu báo giá mục tiêu phún xạ titan (đặt đúng ngay từ đầu)

Để báo giá nhanh và đúng cấu hình, bạn chỉ cần gửi:

1. Loại target

• Planar (disc/rectangular) hay rotary
• Bonded hay monoblock

1. Kích thước & dung sai

• Ø×T hoặc L×W×T
• Dung sai độ dày, độ phẳng; yêu cầu chamfer/vát mép

1. Vật liệu

• Titanium targets: purity yêu cầu (ví dụ 99.9/99.95/99.99)
• Yêu cầu cung cấp giới hạn tạp chất chính (O, N, C, Fe…)

1. Back/bond (nếu bonded)

• Vật liệu backing, độ dày backing
• Yêu cầu về phương pháp bonding và tiêu chí kiểm tra

1. Ứng dụng & chế độ chạy

• Màng mục tiêu: Ti, TiN, TiO₂…
• Nguồn: DC/RF/pulsed DC
• Công suất dự kiến, áp suất làm việc, khí sử dụng

1. Mục tiêu sản xuất

• Tốc độ lắng đọng mong muốn, độ đồng đều, yêu cầu defect/particle

Mục tiêu phún xạ titan là linh kiện quyết định độ ổn định plasma, tỷ lệ lỗi bề mặt và độ lặp lại của màng trong PVD. Khi chọn Titanium targets, đừng chỉ nhìn “độ tinh khiết” — hãy chốt đầy đủ mật độ/độ rỗng, vi cấu trúc hạt, dung sai – độ phẳng, giải pháp backing/bonding và điều kiện vận hành. Làm đúng từ đầu sẽ giúp giảm arcing, giảm particles, ổn định tốc độ lắng đọng và kéo dài tuổi thọ target trong sản xuất.

Câu hỏi phổ biến về mục tiêu phún xạ titan (Titanium targets)

1) Titanium target có cần “conditioning” trước khi chạy sản xuất không?
Có. Nên chạy pre-sputter (burn-in) trong vài phút để làm sạch bề mặt và ổn định plasma trước khi mở che substrate.

2) Có thể tái sử dụng target sau khi đã mòn một phần không?
Có thể nếu độ dày còn lại và vùng erosion vẫn nằm trong giới hạn an toàn của cathode; cần kiểm tra khuyến nghị từ nhà sản xuất thiết bị.

3) Khi nào nên thay target để tránh ảnh hưởng chất lượng màng?
Nên thay trước khi vùng erosion tiến sát mép an toàn hoặc khi điện áp vận hành tăng bất thường so với baseline.

4) Target titan có bị oxy hóa khi lưu kho không?
Có. Bề mặt có thể hình thành lớp oxide mỏng; nên bảo quản kín, khô và làm sạch đúng quy trình trước khi lắp.

5) Có thể gia công lại (re-surface) target titan đã sử dụng không?
Thường không khuyến nghị trong sản xuất yêu cầu ổn định cao vì có thể làm thay đổi cấu trúc bề mặt và tính lặp lại.

6) Thời gian giao hàng Titanium targets thường bao lâu?
Tùy kích thước và purity; hàng tiêu chuẩn có thể vài tuần, cấu hình custom hoặc rotary thường lâu hơn.

7) Có cần match target theo từng cathode không?
Có. Đặc tính từ trường và thiết kế cathode ảnh hưởng đến hiệu suất; nên xác nhận tương thích trước khi đặt hàng.

8) Target titan có ảnh hưởng đến màu sắc lớp TiN không?
Có gián tiếp. Độ ổn định quá trình và tạp chất trong target có thể ảnh hưởng đến sắc độ và độ đồng đều màu.

9) Có thể dùng chung một loại target cho nhiều loại màng không?
Có thể, nhưng cần tối ưu lại thông số vận hành cho từng loại màng để đảm bảo chất lượng.

10) Dấu hiệu nào cho thấy cần đánh giá lại nhà cung cấp target?
Khi xuất hiện biến động lớn về điện áp, tốc độ lắng đọng hoặc tỷ lệ defect giữa các lô mà không thay đổi điều kiện vận hành.
