Thiết Bị Trao Đổi Nhiệt Dạng Tấm Gioăng (Gasket PHE)

Thiết bị trao đổi nhiệt dạng tấm có gioăng (Gasketed Plate Heat Exchanger - GPHE) là giải pháp truyền nhiệt linh hoạt và hiệu quả hàng đầu cho các ngành công nghiệp.Tại DTP TECH, chúng tôi là nhà cung cấp chuyên nghiệp các dòng trao đổi nhiệt dạng tấm gioăng. Với đa dạng vật liệu và cấu hình. Sản phẩm đáp ứng mọi yêu cầu từ hệ thống HVAC, thực phẩm đến các quy trình hóa chất phức tạp.

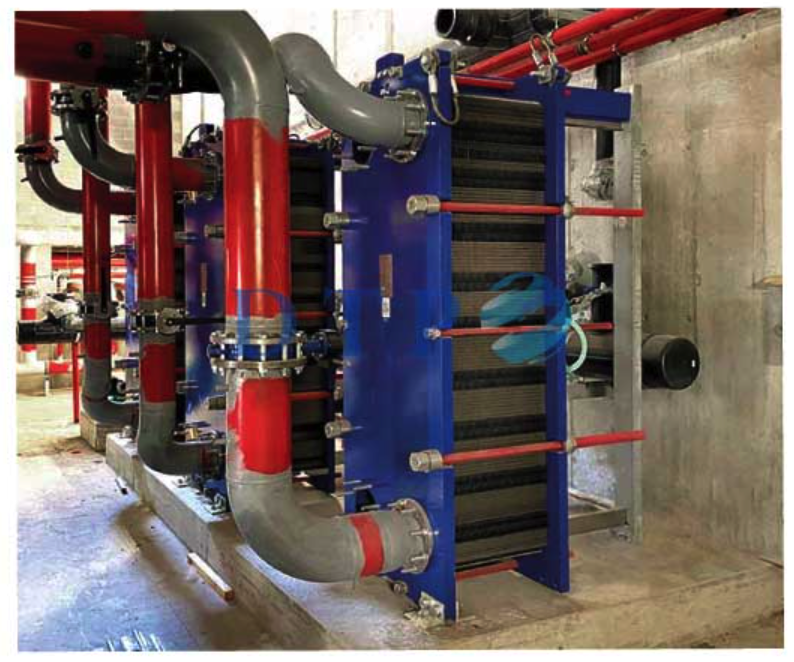

Hình ảnh: Tổng quan thiết bị trao đổi nhiệt dạng tấm đã lắp đặt hoàn chỉnh.

Cấu Tạo và Nguyên Lý Hoạt Động

• Cấu tạo:

Một bộ TĐN dạng tấm gioăng bao gồm nhiều tấm kim loại mỏng. Các tấm này được dập nổi vân sóng để tăng diện tích truyền nhiệt. Chúng được xếp chồng lên nhau và ngăn cách bởi các gioăng cao su (gasket). Toàn bộ cụm tấm được siết chặt trong một khung thép vững chắc.

• • Đặc điểm nổi bật: Cấu trúc có thể tháo rời hoàn toàn. Điều này giúp việc bảo trì, vệ sinh hoặc thay đổi công suất trở nên cực kỳ dễ dàng.

• Nguyên lý hoạt động:

Hai dòng lưu chất nóng và lạnh chảy xen kẽ trong các kênh được tạo ra bởi các tấm. Nhiệt lượng được truyền từ lưu chất nóng sang lưu chất lạnh thông qua bề mặt tấm. Thiết kế vân sóng trên tấm tạo ra dòng chảy rối, giúp tối đa hóa hiệu suất truyền nhiệt.

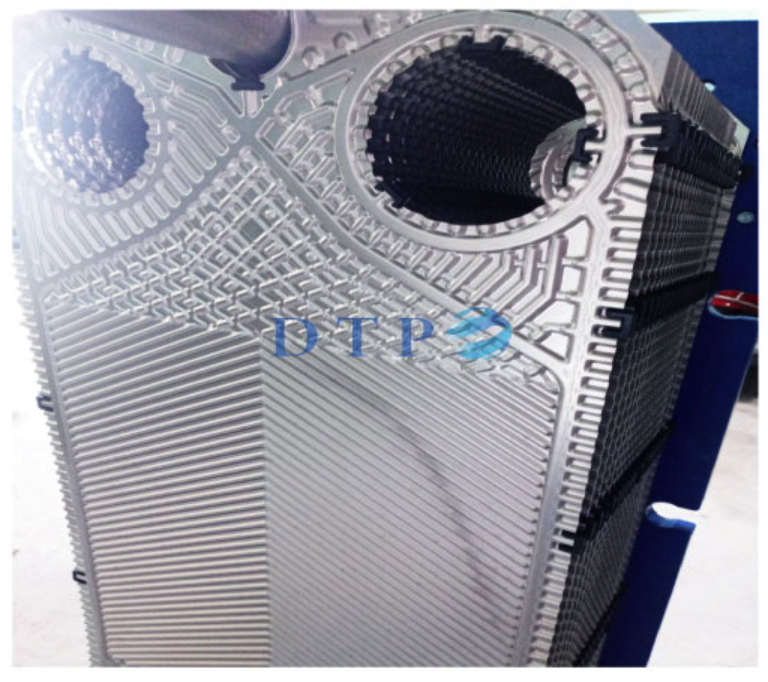

Hình ảnh Cận cảnh các tấm trao đổi nhiệt và gioăng đệm.

Ưu Điểm Vượt Trội của TĐN Dạng Tấm Gioăng

• Hiệu Suất Truyền Nhiệt Cao:

Thiết kế tấm mỏng và dòng chảy rối giúp hệ số truyền nhiệt cao hơn 3-5 lần so với loại ống chùm truyền thống.

• Linh Hoạt Thay Đổi Công Suất:

Dễ dàng thêm hoặc bớt số lượng tấm để tăng hoặc giảm công suất trao đổi nhiệt khi nhu cầu sản xuất thay đổi.

• Bảo Trì, Vệ Sinh Đơn Giản:

Có thể tháo rời toàn bộ thiết bị để kiểm tra và vệ sinh cơ học từng tấm. Việc này rất lý tưởng cho các ứng dụng có lưu chất dễ gây cáu cặn.

• Thiết Kế Nhỏ Gọn:

So với loại ống chùm cùng công suất, TĐN dạng tấm có kích thước nhỏ gọn hơn nhiều, giúp tiết kiệm không gian lắp đặt quý giá.

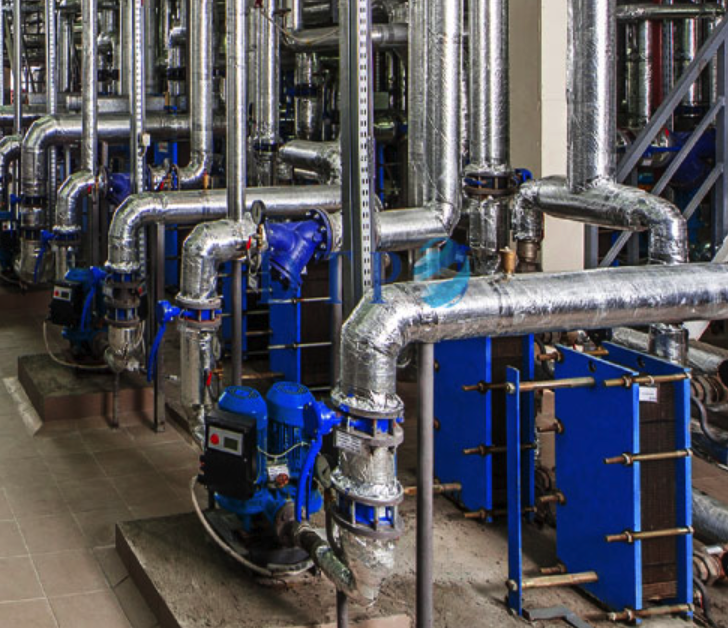

Hình ảnh một dự án đã lắp đặt hoàn chỉnh.

Tùy Chọn Vật Liệu và Ứng Dụng

Chúng tôi cung cấp các tùy chọn vật liệu đa dạng để đáp ứng mọi môi trường làm việc:

• Vật liệu Tấm:

  • Inox 316L: Lựa chọn tiêu chuẩn cho các ứng dụng phổ thông như nước, dầu, HVAC, và công nghiệp thực phẩm.
  • Titan (Titanium): Lựa chọn cao cấp cho các môi trường ăn mòn cao như nước muối, nước biển, và nhiều loại hóa chất.
  • SMO 254, Hastelloy: Dùng cho các ứng dụng hóa chất cực kỳ khắc nghiệt.

• Vật liệu Gioăng (Gasket):

  • NBR: Phù hợp cho các ứng dụng dầu khoáng, dầu thủy lực.
  • EPDM: Lựa chọn phổ biến cho ứng dụng nước, hơi nước, glycol.
  • FKM (Viton): Chịu được nhiệt độ cao và nhiều loại hóa chất mạnh.

Ứng dụng tiêu biểu:

• Công nghiệp Thực phẩm & Đồ uống:

Thanh trùng, làm nóng/làm nguội sữa, bia, nước giải khát.

• Hệ thống HVAC:

Dùng cho các hệ thống Chiller giải nhiệt nước, gia nhiệt nước nóng trung tâm.

• Ngành Hóa chất & Hàng hải:

Làm mát, gia nhiệt các loại hóa chất, hệ thống làm mát động cơ tàu biển bằng nước biển.

Tại Sao Chọn DTP TECH làm Nhà Cung Cấp?

• Tư vấn Kỹ thuật Chuyên sâu: Đội ngũ kỹ sư của chúng tôi sẽ giúp bạn tính toán và lựa chọn cấu hình tấm và gioăng tối ưu nhất.
• Hàng Hóa Sẵn Kho: Các phụ tùng thay thế phổ biến như tấm và gioăng luôn có sẵn, đáp ứng nhanh nhu cầu sửa chữa, bảo trì.
• Chất lượng Đảm bảo: Sản phẩm được nhập khẩu từ các nhà sản xuất uy tín, với đầy đủ chứng chỉ chất lượng (CO/CQ).
• Dịch vụ Hậu mãi Toàn diện: Chúng tôi đồng hành cùng bạn trong suốt quá trình lắp đặt, vận hành và bảo dưỡng định kỳ.

Hotline:	0965 969 100
Email:	info@dtptech.vn

Các câu hỏi thường gặp về Thiết bị Trao đổi Nhiệt Dạng Tấm

Câu 1. Thiết bị trao đổi nhiệt dạng tấm Gasket hoạt động như thế nào?	Thiết bị này hoạt động dựa trên nguyên lý truyền nhiệt gián tiếp. Hai môi chất có nhiệt độ khác nhau (ví dụ: nước nóng và nước lạnh) chảy xen kẽ qua các khe hở giữa các tấm kim loại. Nhiệt lượng từ môi chất nóng sẽ truyền qua thành tấm và được hấp thụ bởi môi chất lạnh, mà không hề có sự pha trộn giữa hai dòng chất lỏng.
Câu 2. Ưu điểm chính của thiết bị này so với bộ trao đổi nhiệt ống chùm là gì?	Thiết bị trao đổi nhiệt dạng tấm có nhiều ưu điểm vượt trội. Hiệu suất truyền nhiệt cao hơn 3-5 lần, kích thước nhỏ gọn hơn, dễ dàng bảo trì, vệ sinh, và có thể mở rộng công suất một cách linh hoạt bằng cách thêm tấm.
Câu 3. Thiết bị này có thể sử dụng cho những loại hóa chất nào?	Nhờ các tấm trao đổi nhiệt được làm từ vật liệu chống ăn mòn cao như Titanium, Hastelloy, hay Inox, thiết bị này có thể ứng dụng trong nhiều môi trường hóa chất. Bao gồm cả các loại axit và kiềm mạnh. DTP sẽ tư vấn vật liệu phù hợp nhất dựa trên loại hóa chất và nồng độ cụ thể của bạn.
Câu 4. DTP có cung cấp dịch vụ bảo trì và sửa chữa thiết bị không?	Có. DTP TECH JSC cung cấp sản phẩm, có đội ngũ kỹ thuật giàu kinh nghiệm, sẵn sàng hỗ trợ khách hàng trong việc bảo trì, sửa chữa, vệ sinh hay thế phụ tùng. Đảm bảo hệ thống của bạn luôn hoạt động ổn định và hiệu quả nhất.
Câu 5. Chi phí đầu tư cho hệ thống trao đổi nhiệt dạng tấm có cao không?	Chi phí đầu tư ban đầu cho một hệ thống trao đổi nhiệt dạng tấm của DTP hoàn toàn tương xứng với chất lượng, hiệu quả vượt trội mà sản phẩm mang lại. Mặc dù giá có thể ngang bằng hoặc có sự khác biệt nhỏ với một số thiết bị truyền thống. Nhưng với hiệu suất truyền nhiệt cao hơn, khả năng tiết kiệm năng lượng tốt hơn và chi phí bảo trì thấp hơn. Bạn sẽ nhanh chóng thu hồi vốn và tối ưu hóa lợi nhuận về lâu dài. Đây là một khoản đầu tư thông minh và bền vững cho doanh nghiệp của bạn.
