Các loại Anode điện phân phổ biến

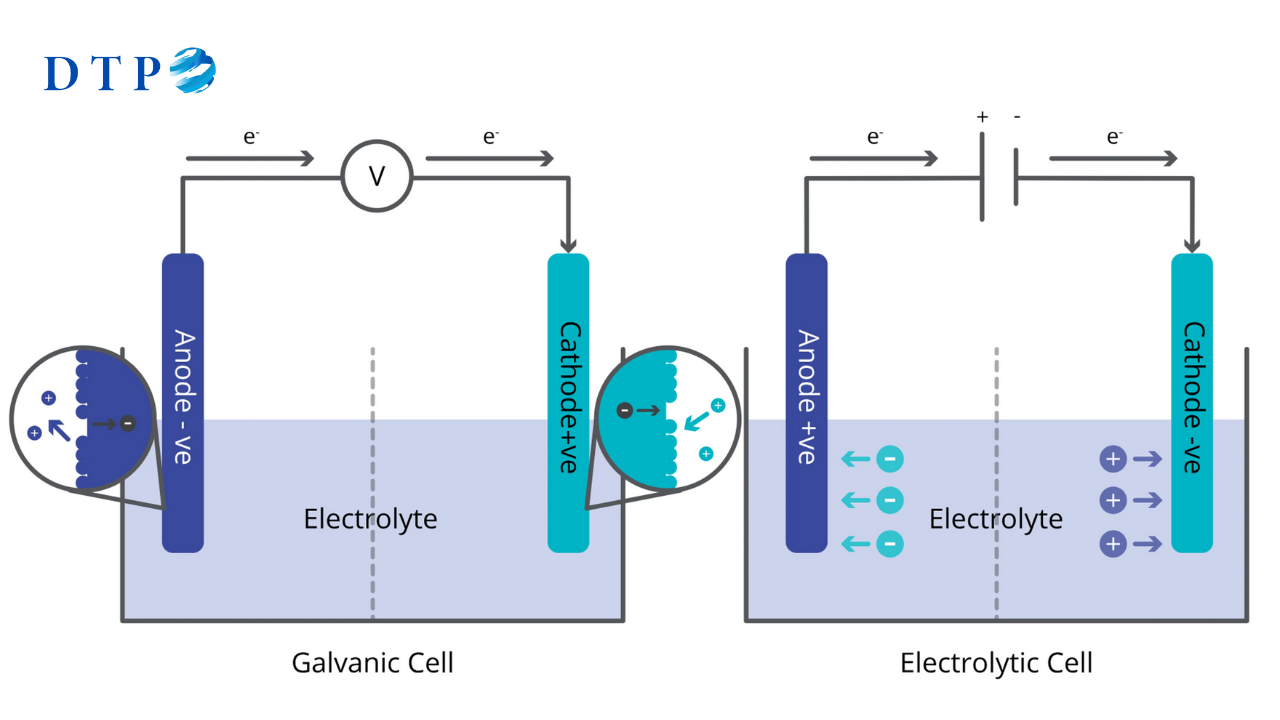

Anode trong điện phân kim loại

Trong các hệ thống điện phân kim loại công nghiệp, đặc biệt là electro-winning (EW) và electro-refining (ER), anode là điện cực nơi xảy ra phản ứng oxy hóa, thường kèm theo quá trình giải phóng oxy. Anode làm việc liên tục trong môi trường điện phân có tính ăn mòn cao, vì vậy yêu cầu vật liệu phải trơ điện hóa, bền cơ học và ổn định lâu dài.

Vai trò của anode trong điện phân kim loại

Anode được sử dụng rộng rãi trong điện phân kẽm, đồng, niken, coban và mangan, với các chức năng chính:

• Dẫn dòng điện ổn định trong cell điện phân
• Duy trì phản ứng oxy hóa đồng đều tại bề mặt anode
• Không phát sinh tạp chất gây ảnh hưởng đến cathode
• Chịu được mật độ dòng cao trong thời gian dài

Việc lựa chọn đúng loại anode (anode hợp kim chì, anode Pb-Sn-Ca, anode Pb-Ag, anode Ti-MMO) giúp hệ thống vận hành ổn định và hiệu quả hơn.

Vì sao lựa chọn anode ảnh hưởng trực tiếp đến hiệu suất điện phân?

• Điện áp cell: Anode có điện thế oxy thấp giúp giảm điện áp cell, từ đó giảm tiêu thụ điện năng.
• Hiệu suất dòng điện: Anode phù hợp hạn chế phân cực, cho phép vận hành ở mật độ dòng cao hơn và tăng sản lượng kim loại.
• Tuổi thọ cell: Anode bền và chống ăn mòn tốt giúp giảm cong vênh, kéo dài chu kỳ bảo trì.
• Chất lượng cathode: Anode ổn định, trơ điện hóa giúp cathode sạch, đồng đều và ít tạp chất.

Trong thực tế vận hành, anode là yếu tố kỹ thuật có ảnh hưởng trực tiếp đến chi phí năng lượng, độ bền hệ thống và chất lượng sản phẩm kim loại, do đó cần được lựa chọn phù hợp ngay từ khâu thiết kế và đầu tư.

Các loại Anode phổ biến trong điện phân công nghiệp

Trong điện phân kim loại công nghiệp,anode được phân loại chủ yếu dựa trên vật liệu chế tạo và cấu trúc cơ học, nhằm đáp ứng các điều kiện vận hành khác nhau của từng hệ điện phân. Dưới đây là các loại anode được sử dụng phổ biến hiện nay.

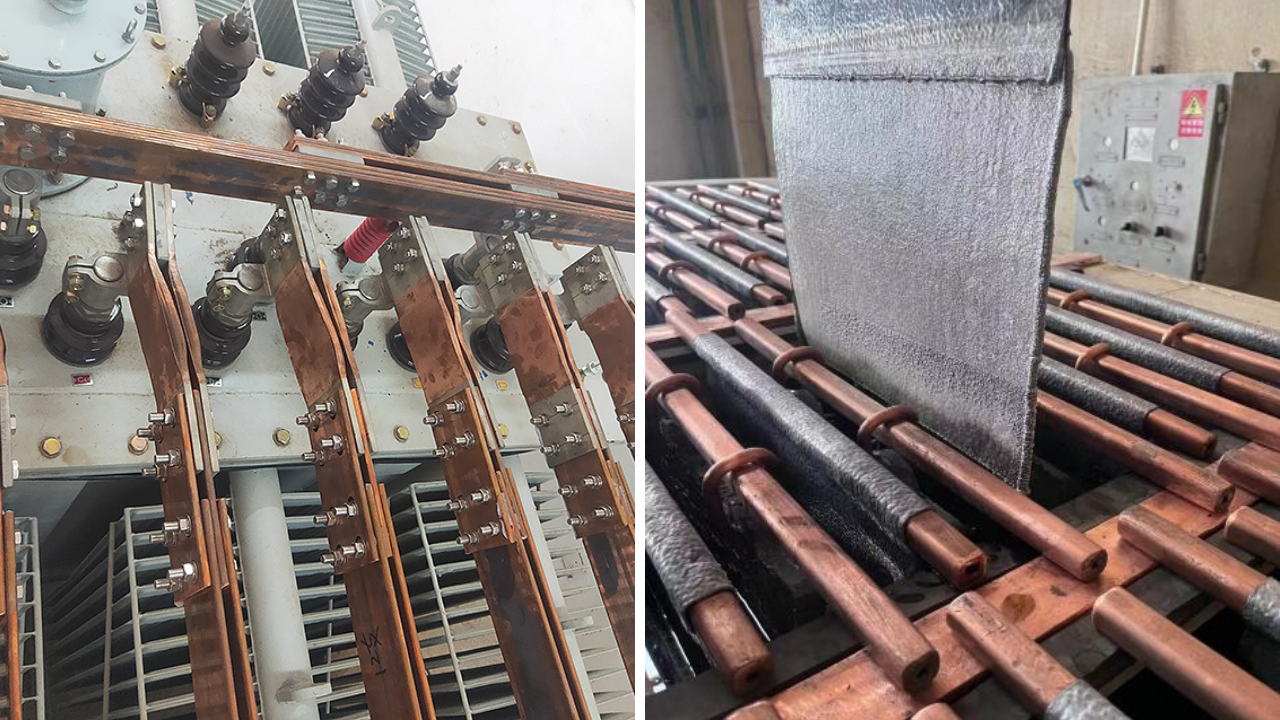

Anode hợp kim chì (Lead Alloy Anode)

Anode hợp kim chì là loại anode truyền thống, được sử dụng rộng rãi trong điện phân kẽm, đồng, niken, coban và mangan nhờ tính trơ điện hóa và chi phí đầu tư hợp lý. Các anode này thường được sản xuất theo công nghệ rolling anode, giúp cấu trúc tinh thể đồng đều, tăng khả năng chống ăn mòn và ổn định cơ học trong quá trình vận hành lâu dài.

Các thành phần hợp kim thường gặp gồm Pb-Sn-Ca, Pb-Ag, Pb-Ca-Ag và Pb-Sb, mỗi loại được tối ưu cho điều kiện điện phân và yêu cầu vận hành khác nhau.

Anode Pb-Sn-Ca

Anode Pb-Sn-Ca được sử dụng phổ biến nhờ sự cân bằng giữa độ bền cơ học, khả năng chống ăn mòn và hiệu suất điện hóa. Thiếc (Sn) giúp cải thiện độ dẫn điện và giảm phân cực anode, trong khi canxi (Ca) tăng độ bền và độ ổn định hình dạng, hạn chế hiện tượng cong vênh trong quá trình điện phân.

Loại anode này phù hợp với nhiều hệ thống Zn-EW, Cu-EW và Ni-EW, nơi yêu cầu vận hành ổn định ở mật độ dòng trung bình đến cao.

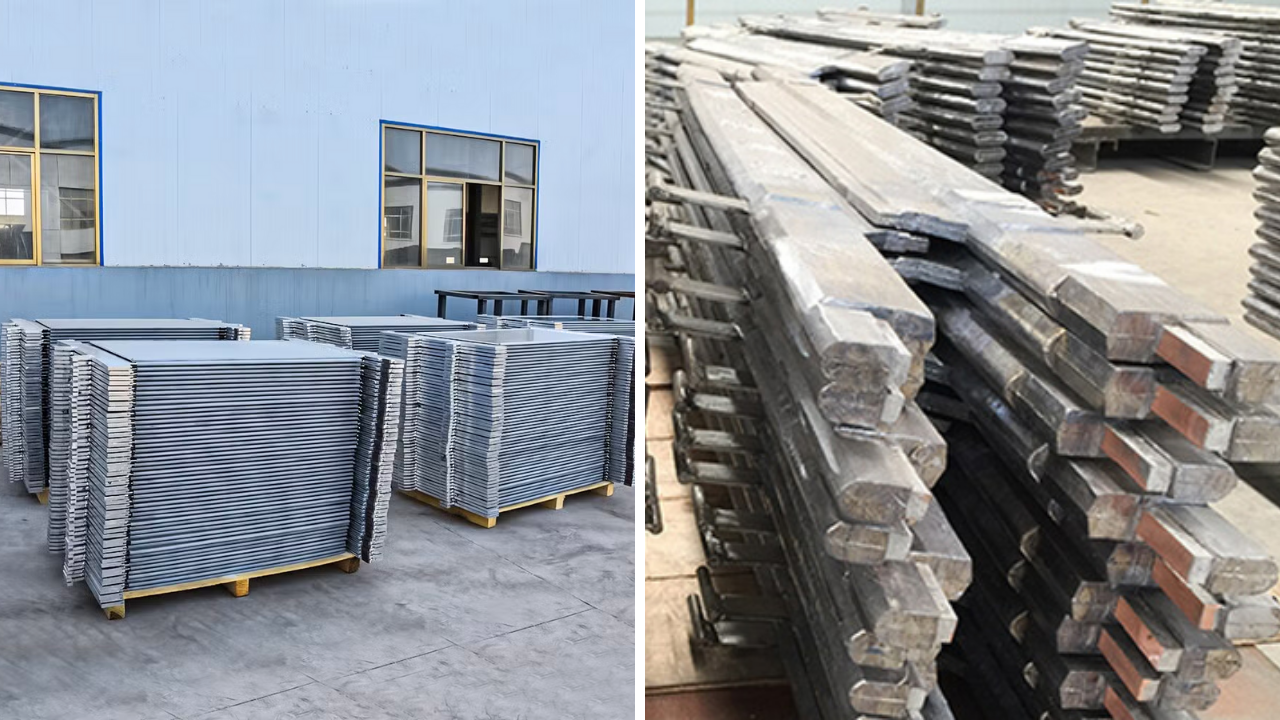

Anode Pb-Ag

Anode Pb-Ag chứa hàm lượng bạc nhỏ, giúp giảm điện thế oxy hóa, tăng độ dẫn điện và hạn chế hiện tượng thụ động hóa bề mặt anode. Nhờ đó, anode Pb-Ag thường được sử dụng trong các hệ điện phân yêu cầu điện áp cell thấp và độ ổn định cao, đặc biệt trong điện phân đồng và kẽm.

Anode hợp kim chì cấu trúc lưới nền nhôm

Loại anode này sử dụng kết cấu lưới nền nhôm phủ hợp kim chì, giúp giảm khối lượng anode và tăng diện tích bề mặt làm việc. Nhờ cấu trúc nhẹ và dẫn điện tốt, anode lưới nền nhôm cho phép vận hành ở mật độ dòng cao, giảm điện áp cell và góp phần giảm chi phí năng lượng trong hệ thống điện phân quy mô lớn.

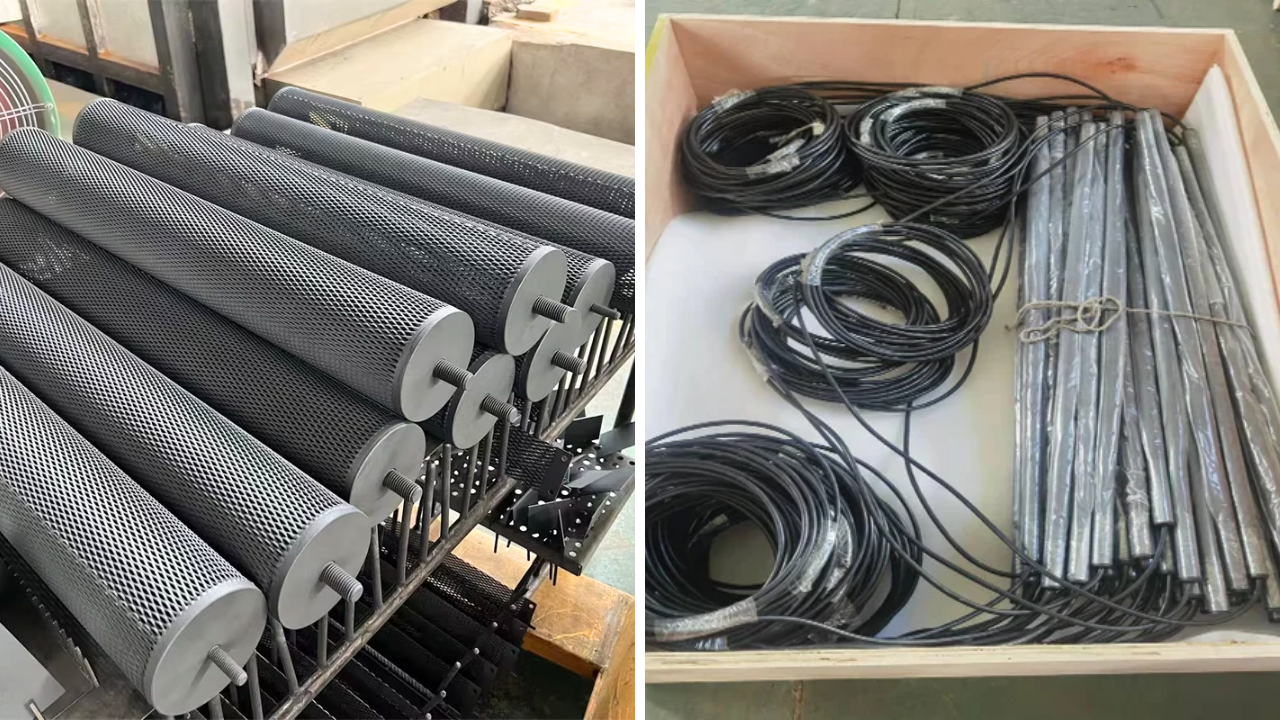

Anode Ti-MMO (DSA/DSE)

Anode Ti-MMO là anode hiệu suất cao, sử dụng nền titanium phủ các lớp oxit kim loại hoạt tính như PbO₂, IrO₂ hoặc RhO₂. Loại anode này có điện thế oxy thấp, độ bền cơ học cao và tuổi thọ dài, phù hợp cho các hệ điện phân hiện đại yêu cầu tiết kiệm năng lượng và giảm tác động môi trường.

So với anode hợp kim chì, anode Ti-MMO cho phép tăng mật độ dòng, giảm tiêu thụ điện và cải thiện độ ổn định lâu dài của cell điện phân, đặc biệt trong các nhà máy mới hoặc dự án nâng cấp công nghệ.

Anode Ti-MMO (DSA/DSE) – Công nghệ anode hiệu suất cao

Anode Ti-MMO là dòng anode công nghệ cao được phát triển nhằm đáp ứng yêu cầu giảm tiêu thụ năng lượng. tăng mật độ dòng và nâng cao độ bền vận hành trong các hệ thống điện phân kim loại hiện đại. Loại anode này còn được gọi là DSA (Dimensionally Stable Anode) hoặc DSE (Dimensionally Stable Electrode).

Cấu tạo và nguyên lý hoạt động

Anode Ti-MMO sử dụng nền titanium làm vật liệu chịu lực chính, bên ngoài được phủ các lớp oxit kim loại hoạt tính như PbO₂, IrO₂ hoặc RhO₂ bằng phương pháp điện hóa. Cấu trúc này tạo ra bề mặt anode có độ ổn định hình học cao, không bị biến dạng trong suốt quá trình vận hành ở mật độ dòng lớn.

Nhờ lớp phủ oxit đặc biệt, anode Ti-MMO có điện thế giải phóng oxy thấp, giúp phản ứng oxy hóa diễn ra dễ dàng và ổn định hơn so với anode hợp kim chì truyền thống.

Ưu điểm nổi bật của anode Ti-MMO

So với các loại anode hợp kim chì, anode Ti-MMO mang lại nhiều lợi thế rõ rệt trong vận hành thực tế:

• Giảm điện áp cell và giảm tiêu thụ điện năng
• Cho phép mật độ dòng cao hơn, tăng năng suất điện phân
• Khối lượng nhẹ, dễ lắp đặt và thao tác
• Tuổi thọ dài, chu kỳ bảo trì dài hơn
• Hạn chế ô nhiễm cathode, cải thiện độ tinh khiết kim loại
• Giảm tác động môi trường do không phát sinh hòa tan kim loại chì

Ứng dụng của anode Ti-MMO trong điện phân kim loại

Anode Ti-MMO được ứng dụng hiệu quả trong các hệ thống điện phân kẽm, đồng và chì, đặc biệt phù hợp với:

• Nhà máy điện phân quy mô lớn
• Dây chuyền yêu cầu tiết kiệm năng lượng
• Dự án nâng cấp từ anode hợp kim chì sang công nghệ anode hiệu suất cao

Trong bối cảnh chi phí điện năng ngày càng tăng và yêu cầu vận hành bền vững ngày càng khắt khe, anode Ti-MMO đang trở thành lựa chọn chiến lược cho các hệ thống điện phân kim loại hiện đại.

Ảnh hưởng của thành phần vật liệu đến hiệu suất Anode

Hiệu suất làm việc của anode trong điện phân kim loại phụ thuộc rất lớn vào thành phần vật liệu và cấu trúc vi mô của anode. Việc bổ sung các nguyên tố hợp kim với hàm lượng phù hợp giúp tối ưu đồng thời điện hóa, cơ tính và tuổi thọ anode trong điều kiện vận hành thực tế.

Ảnh hưởng của bạc (Ag) trong anode

Bạc được bổ sung với hàm lượng nhỏ trong anode hợp kim chì nhằm:

• Tăng độ dẫn điện của anode
• Giảm điện thế giải phóng oxy, từ đó giảm điện áp cell
• Chống hiện tượng thụ động hóa (passivation) bề mặt anode
• Cải thiện khả năng chống ăn mòn trong môi trường điện phân axit

Nhờ các đặc tính này, anode Pb-Ag thường được sử dụng trong các hệ điện phân yêu cầu độ ổn định cao và điện áp vận hành thấp.

Ảnh hưởng của thiếc (Sn) trong anode

Thiếc đóng vai trò quan trọng trong việc nâng cao hiệu suất lâu dài của anode:

• Tăng độ bền cơ học, giảm hiện tượng creep và biến dạng
• Cải thiện độ dẫn điện, giảm phân cực anode
• Hạn chế sự hình thành lớp PbO kém dẫn điện
• Tạo các đường dẫn điện xuyên qua lớp ăn mòn, giúp anode hoạt động ổn định hơn theo thời gian

Anode Pb-Sn-Ca vì vậy được đánh giá cao về sự cân bằng giữa hiệu suất điện hóa và độ bền vận hành.

Ảnh hưởng của canxi (Ca) trong anode

Canxi giúp cải thiện rõ rệt cấu trúc vật liệu của anode:

• Tinh luyện cấu trúc hạt, tăng độ đồng đều của hợp kim
• Tăng cơ tính, hạn chế cong vênh khi làm việc ở mật độ dòng cao
• Giảm điện thế anode, góp phần giảm điện áp cell

Tuy nhiên, hàm lượng Ca cần được kiểm soát chặt chẽ. Vì nồng độ quá cao có thể làm tăng tốc độ ăn mòn anode.

Ảnh hưởng của cấu trúc nền và thiết kế anode

Ngoài thành phần hợp kim, cấu trúc cơ học của anode cũng ảnh hưởng trực tiếp đến hiệu suất:

• Cấu trúc cán (rolling) giúp anode có độ ổn định hình dạng cao và ít khuyết tật
• Cấu trúc lưới nền nhôm giúp giảm khối lượng. Tăng diện tích bề mặt và cho phép vận hành ở mật độ dòng cao
• Thiết kế thanh treo và mối hàn ảnh hưởng đến khả năng dẫn điện và độ bền tổng thể của anode

Sự kết hợp hợp lý giữa thành phần vật liệu và cấu trúc anode là yếu tố quyết định để đạt được hiệu suất điện phân cao, chi phí vận hành thấp và tuổi thọ anode dài.

Tính chất cơ học của anode cán (Rolling Anode)

Anode cán (rolling anode) được sản xuất bằng phương pháp cán tấm thay vì đúc. Nhờ đó có cấu trúc vật liệu đồng đều, ít khuyết tật và độ ổn định cơ học cao. Đây là yếu tố quan trọng giúp anode duy trì hình dạng và hiệu suất trong suốt quá trình vận hành điện phân liên tục.

Độ bền kéo và giới hạn chảy

Các anode hợp kim chì dạng cán, đặc biệt là Pb-Sn-Ca và Pb-Sn-Ca-Ag, có:

• Giới hạn chảy (Yield Strength) cao hơn so với anode đúc
• Độ bền kéo (UTS) ổn định, phù hợp với môi trường làm việc ở mật độ dòng lớn

Điều này giúp anode hạn chế hiện tượng creep và cong vênh khi vận hành lâu dài trong cell điện phân.

Độ giãn dài và khả năng chống nứt

Nhờ cấu trúc tinh thể mịn và định hướng đồng đều, anode cán có:

• Độ giãn dài cao
• Khả năng hấp thụ biến dạng tốt mà không xuất hiện nứt gãy

Tính chất này đặc biệt quan trọng khi anode chịu tác động nhiệt và cơ học lặp lại trong quá trình điện phân.

Độ cứng và độ ổn định hình dạng

Anode cán có độ cứng phù hợp để:

• Duy trì độ phẳng bề mặt
• Giữ khoảng cách anode–cathode ổn định
• Hạn chế biến dạng trong quá trình lắp đặt và vận hành

Độ ổn định hình dạng cao giúp cell điện phân hoạt động đồng đều, giảm rủi ro chập điện hoặc phân bố dòng không đều.

Ý nghĩa thực tế trong vận hành điện phân

Nhờ các tính chất cơ học vượt trội, anode cán mang lại:

• Tuổi thọ anode dài hơn
• Giảm tần suất điều chỉnh và bảo trì cell
• Hiệu suất điện phân ổn định theo thời gian
• Chất lượng cathode đồng đều hơn

Trong các hệ thống điện phân kim loại hiện đại. Anode cán được xem là lựa chọn ưu tiên khi yêu cầu cao về độ ổn định, hiệu suất và tính kinh tế lâu dài.

Ứng dụng Anode theo từng quy trình điện phân

Trong thực tế sản xuất, anode không được lựa chọn theo một tiêu chuẩn cố định cho mọi hệ thống điện phân. Mỗi quy trình điện phân kim loại có điều kiện dung dịch. Mật độ dòng và yêu cầu chất lượng sản phẩm khác nhau. Do đó việc lựa chọn anode cần bám sát đặc thù của từng ứng dụng.

Anode trong điện phân kẽm (Zn-EW)

Điện phân kẽm thường vận hành trong môi trường axit mạnh. Mật độ dòng cao và thời gian vận hành liên tục. Các loại anode phù hợp gồm:

• Anode Pb-Sn-Ca hoặc Pb-Ag cho hệ thống truyền thống
• Anode Ti-MMO cho nhà máy yêu cầu giảm điện áp cell và tiết kiệm năng lượng

Anode ổn định giúp hạn chế ăn mòn, giảm nhiễm tạp và duy trì hiệu suất dòng điện cao.

Anode trong điện phân đồng (Cu-EW)

Trong hệ thống điện phân đồng, anode cần đảm bảo phản ứng oxy hóa ổn định và không gây ô nhiễm cathode:

• Anode hợp kim chì được sử dụng phổ biến nhờ chi phí hợp lý
• Anode Ti-MMO phù hợp với các hệ thống nâng cấp hoặc yêu cầu chất lượng cathode cao
• Việc lựa chọn đúng anode giúp cải thiện độ tinh khiết bề mặt cathode và giảm tiêu thụ điện năng.

Anode trong điện phân niken (Ni-EW) và coban (Co-EW)

Điện phân niken và coban đòi hỏi anode có:

• Khả năng chịu ăn mòn tốt
• Độ ổn định hình dạng cao trong môi trường điện phân khắc nghiệt

Anode Pb-Sn-Ca và Pb-Ag thường được sử dụng. Trong khi anode Ti-MMO là lựa chọn phù hợp khi yêu cầu vận hành ở mật độ dòng cao và thời gian dài.

Anode trong điện phân mangan (Mn-EW)

Điện phân mangan có điều kiện làm việc đặc biệt khắc nghiệt, yêu cầu anode:

• Chống ăn mòn mạnh
• Hoạt động ổn định trong thời gian dài
• Hạn chế tối đa hòa tan kim loại anode

Các loại anode hợp kim chì chuyên dụng và anode Ti-MMO. Thường được lựa chọn để đáp ứng yêu cầu kỹ thuật của hệ Mn-EW.

Nguyên tắc chung khi lựa chọn anode theo quy trình điện phân

Dù áp dụng cho bất kỳ quy trình nào, việc lựa chọn anode cần dựa trên:

• Đặc tính dung dịch điện phân
• Mật độ dòng và điện áp vận hành
• Yêu cầu chất lượng cathode
• Chi phí đầu tư và chi phí vận hành dài hạn

Việc lựa chọn đúng loại anode cho từng quy trình điện phân là yếu tố quyết định giúp hệ thống đạt hiệu suất cao. Vận hành ổn định và tối ưu chi phí tổng thể.
