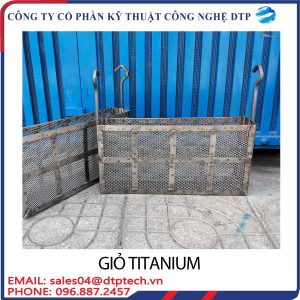

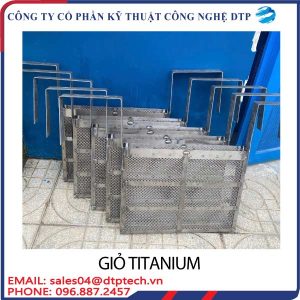

Giỏ titan dạng ngang: Cho bể mạ công nghiệp

Giỏ titan dạng ngang là loại giỏ anode bằng titan được thiết kế để lắp theo phương ngang trong bể mạ, dùng để chứa vật liệu anode (phổ biến như bi niken, bi đồng, anode thiếc…) và duy trì phân bố dòng ổn định, hạn chế bùn cặn phát tán, đồng thời tối ưu thao tác nạp–xả trong dây chuyền sản xuất.

Với môi trường mạ có tính ăn mòn (axit/kiềm, nhiệt độ cao, dung dịch có chloride/fluoride tùy quy trình), titan là vật liệu phù hợp nhờ khả năng chống ăn mòn và độ bền cơ học tốt trong vận hành dài hạn.

Giỏ titan dạng ngang dùng để làm gì trong bể mạ?

Trong sản xuất mạ điện, anode dạng “vật liệu rời” (bi/miếng) thường cần một cấu trúc để:

• Giữ vật liệu anode đúng vị trí, không rơi ra bể
• Giữ bùn anode/sludge và mảnh vụn trong vùng kiểm soát (kết hợp túi anode)
• Ổn định dòng điện và hình dạng vùng hòa tan anode
• Giảm tắc nghẽn, giảm lỗi bề mặt do cặn bay trong dung dịch

Giỏ titan dạng ngang đáp ứng tốt các mục tiêu trên, đặc biệt khi bạn cần độ ổn định cao và thao tác vận hành thuận tiện trong dây chuyền.

Vì sao chọn “dạng ngang” thay vì giỏ đứng?

Tùy layout bể và công nghệ mạ, thiết kế ngang có các lợi điểm thực dụng:

1) Dễ bố trí theo chiều dài bể, tối ưu mặt anode hiệu dụng

Giỏ ngang thường phù hợp khi hệ thống cần mặt anode trải dài để cân bằng với hình dạng cathode/giá treo sản phẩm, giúp giảm vùng “đói dòng” hoặc “tập trung dòng” cục bộ.

2) Thuận tiện nạp vật liệu anode và kiểm soát mức tiêu hao

Thiết kế ngang cho phép nạp bi/miếng anode nhanh, kiểm tra tình trạng vật liệu dễ hơn, đặc biệt khi dây chuyền chạy liên tục.

3) Giảm nguy cơ biến dạng do treo dài (tùy thiết kế)

Với kết cấu khung – gân tăng cứng hợp lý, giỏ ngang hạn chế một số dạng cong vênh so với cấu trúc treo đứng mảnh, nhất là khi làm việc ở nhiệt độ cao hoặc tải nặng.

Lưu ý: “ngang hay đứng” không có đáp án chung. Chọn theo layout bể, mật độ dòng, khoảng cách anode–cathode, phương án thao tác, và yêu cầu chất lượng bề mặt.

Cấu tạo chuẩn của giỏ titan dạng ngang

Một bộ giỏ titan dạng ngang thường gồm:

Khung giỏ (frame)

• Chịu lực chính, định hình toàn bộ giỏ
• Thường thiết kế có gân tăng cứng để chống rung và chống cong

Lưới titan (titanium mesh)

• Quyết định khả năng giữ vật liệu anode và mức “thông dung dịch”
• Lưới quá thưa: dễ lọt mảnh/bi nhỏ
• Lưới quá dày: giảm lưu thông, dễ giữ bùn gây tắc và tăng điện trở cục bộ

Nắp giỏ / khóa giỏ (tùy cấu hình)

• Hạn chế vật liệu anode tràn ra khi rung/lắc
• Tăng an toàn vận hành

Thanh tiếp điện / điểm tiếp xúc (current contact)

Là “điểm sống còn” vì tiếp xúc kém sẽ gây:

• tăng điện áp cục bộ
• nóng điểm tiếp điện
• dao động dòng, làm xấu lớp mạ

Móc treo / tai treo / cơ cấu gá

Đảm bảo lắp nhanh, đúng vị trí, không lệch khoảng cách anode–cathode

Túi anode (anode bag)

• Khuyến nghị dùng để giữ bùn cặn, giảm hạt lỗi trên bề mặt mạ
• Chọn vật liệu túi theo hóa chất/nhiệt độ và loại dung dịch

Ứng dụng điển hình của giỏ titan dạng ngang

Giỏ titan dạng ngang thường gặp trong các quy trình:

• Mạ niken (đựng nickel balls): chạy ổn định, kiểm soát cặn tốt
• Mạ đồng (tùy hệ anode và dung dịch): giảm cặn/giữ bùn
• Mạ thiếc và một số hệ mạ hợp kim (tùy công nghệ)
• Dây chuyền mạ yêu cầu độ sạch dung dịch cao, hạn chế particle để giảm lỗi bề mặt

Tiêu chí chọn giỏ titan dạng ngang “đúng chuẩn vận hành”

1) Kích thước và thể tích chứa anode

• Xác định theo: dòng tổng, mật độ dòng thiết kế, tốc độ hòa tan anode, và thời gian chạy giữa hai lần nạp vật liệu
• Tránh thiết kế quá nhỏ khiến phải nạp liên tục (dao động quá trình), hoặc quá lớn gây nặng, khó thao tác

2) Kích thước mắt lưới titan

• Chọn theo kích thước bi/miếng anode và mục tiêu giữ cặn
• Mẹo thực dụng: ưu tiên cấu hình giữ chắc anode + vẫn đảm bảo lưu thông để hạn chế “điểm chết” tích bùn

3) Chất lượng tiếp điện

Thiết kế điểm tiếp xúc phải:

• dễ vệ sinh
• ít bị oxy hóa bề mặt
• đủ diện tích tiếp xúc

Nếu dùng thanh đồng tiếp điện (tùy thiết kế), cần giải pháp tách hóa chất hợp lý để tránh ăn mòn tại vị trí nhạy cảm

4) Độ cứng và khả năng chống biến dạng

• Giỏ dạng ngang thường chịu tải phân bố dài → cần gân tăng cứng và kết cấu chống võng
• Nên có tiêu chí kiểm tra: độ phẳng/độ võng cho phép sau thời gian chạy

5) Tương thích hóa chất và nhiệt độ

Dù titan chống ăn mòn tốt, vẫn cần đánh giá:

• dung dịch có chất oxy hóa mạnh/fluoride cao hay không
• nhiệt độ vận hành
• chế độ vệ sinh (tẩy rửa) có gây ảnh hưởng vật liệu/túi anode hay không

Lỗi thường gặp khi dùng giỏ titan dạng ngang và cách xử lý nhanh

1) Lớp mạ bị hạt/rụng hạt (particles)

Nguyên nhân hay gặp

• Không dùng túi anode hoặc túi rách
• Bùn anode tích tụ và phát tán
• Lưới quá thưa hoặc anode bị vỡ vụn

Cách xử lý

• Dùng túi anode đúng vật liệu, thay định kỳ
• Điều chỉnh mắt lưới phù hợp
• Lọc dung dịch và vệ sinh khu vực anode theo lịch

2) Điện áp tăng, điểm tiếp điện nóng

Nguyên nhân

• Tiếp xúc điện bẩn/oxy hóa
• Bề mặt tiếp xúc nhỏ, lỏng cơ khí
• Anode đóng bùn làm tăng điện trở cục bộ

Cách xử lý

• Chuẩn hóa lịch vệ sinh điểm tiếp xúc
• Tăng diện tích/độ ổn định cơ khí tiếp điện
• Giảm tích bùn bằng túi anode + vệ sinh định kỳ

3) Giỏ bị võng/cong, lệch khoảng cách anode–cathode

Nguyên nhân

• Tải anode nặng, kết cấu thiếu gân
• Treo/gá không đều, rung lắc khi vận hành

Cách xử lý

• Gia cường khung, bổ sung gân tăng cứng
• Tối ưu tai treo/gá để phân bố tải đều
• Giới hạn khối lượng nạp theo thiết kế

Bảo trì giỏ titan dạng ngang để chạy ổn định dài hạn

• Vệ sinh định kỳ: lưới, nắp, đặc biệt điểm tiếp điện
• Kiểm tra túi anode: rách, mỏng, bám bùn → thay đúng chu kỳ
• Kiểm tra biến dạng: nếu võng tăng theo thời gian, cần gia cường trước khi gây lệch dòng và lỗi mạ
• Kiểm tra mối ghép/khóa/nắp: tránh bung vật liệu anode khi thao tác

Thông tin cần cung cấp để gia công/đặt hàng giỏ titan dạng ngang

Để chốt cấu hình nhanh và đúng thực tế bể mạ, bạn chỉ cần chuẩn bị:

Kích thước bể và layout lắp anode

chiều dài vùng anode, vị trí treo/gá, khoảng cách anode–cathode

Dung dịch mạ & điều kiện vận hành

loại dung dịch (niken/đồng/thiếc…), nhiệt độ, pH, phụ gia đặc thù (nếu có)

Dòng vận hành

dòng tổng, mật độ dòng mục tiêu, thời gian chạy/ca

Loại vật liệu anode

bi/miếng, kích thước, mức bùn cặn dự kiến

Yêu cầu cấu hình

có nắp hay không, kiểu móc treo, vị trí/kiểu tiếp điện, yêu cầu dùng túi anode

Yêu cầu chất lượng

dung sai kích thước, độ phẳng, tiêu chí kiểm tra tiếp điện và độ cứng

Giỏ titan dạng ngang là lựa chọn phù hợp cho bể mạ công nghiệp khi bạn cần chứa anode ổn định, giảm cặn phát tán, kiểm soát chất lượng bề mặt, và tối ưu thao tác vận hành. Để đạt hiệu quả thực sự, hãy tập trung vào 3 điểm: mắt lưới phù hợp – tiếp điện chuẩn – kết cấu chống võng, kết hợp túi anode và lịch bảo trì rõ ràng. Khi đặt hàng đúng thông số ngay từ đầu, giỏ titan sẽ giúp giảm lỗi hạt, giảm dao động quá trình và tăng tính ổn định cho dây chuyền.
